MEMBUAT RANGKAIAN POWER SUPPLY

By: Tika hdyn on 07.03

   Langkah-langkah dalam membuat contoh Rangkaian Power Supply adalah sebagai berikut :

1.     Buka aplikasi Protel Schematic Capture. Kemudian pilih menu File dan pilih submenu New. Berikut ini adalah gambaran cara membuka aplikasinya.

¯

¯

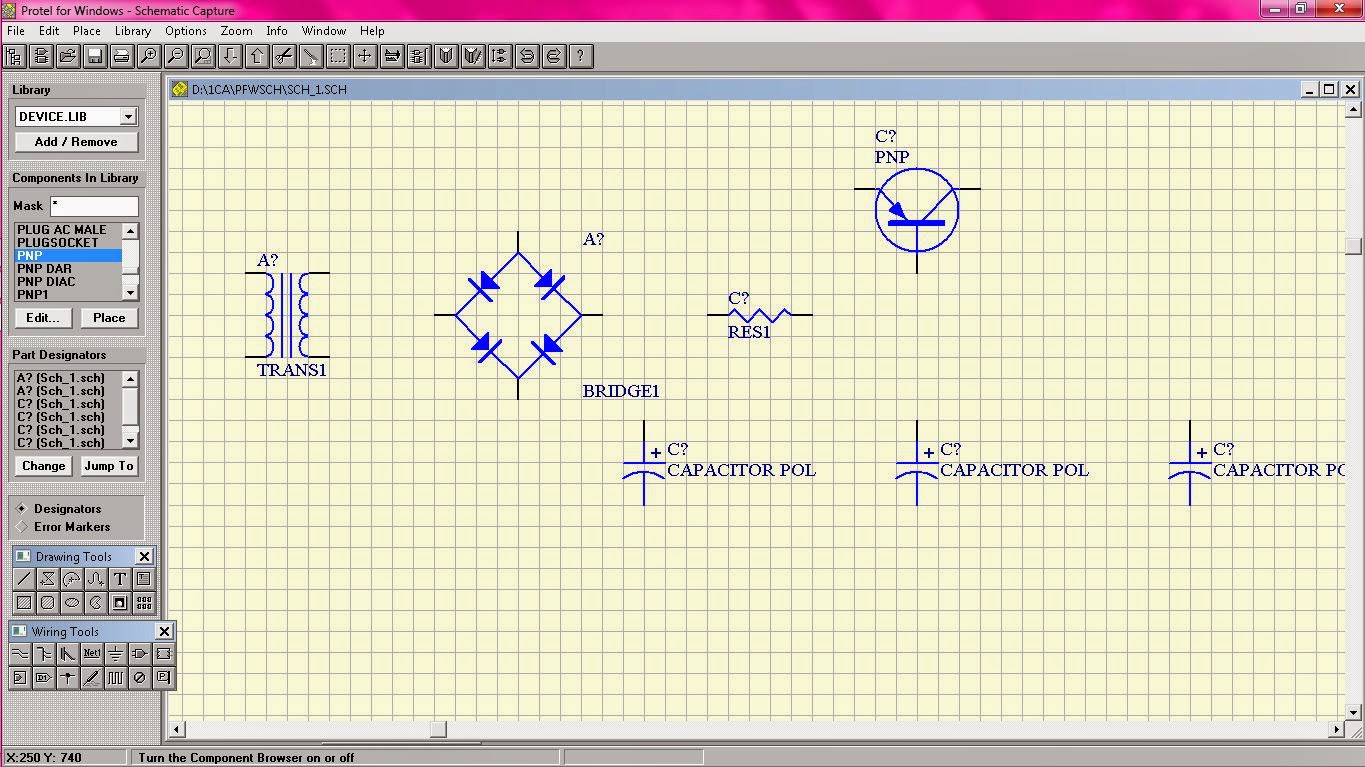

2.     Tambahkan satu buah komponen resistor pada lembar kerja, dengan cara lihat pada Library yang berada di sebelah kiri lembar kerja kemudian device.lib dan cari komponen TRANS1.

3.     Setelah itu tambahkan komponen Diode Bridge. Cari komponen di Library lalu Device.lib dan cari komponen BRIDGE1.

4.     Kemudian tambahkan tiga buah capasitor, untuk mencari komponen nya dapat di lihat pada library kemudian cari komponen CAPACITOR POL.

5.     Tambahkan pula satu buah Resistor, cari komponen RES1 di Library.

6.     Setelah itu, tambahkan komponen PNP yang dapat dicari di Library juga.

7.     Tambahkan IC 7805 dengan mencari komponen VOLTREG pada Library lalu device.lib

8.     Setelah itu sambung semua komponen dengan menggunakan Electrical Wires yang ada pada tools box Wirring Tools, klik icon.

9.     Kemudian tambahkan Junction pada masing-masing percabangan, dengan cara klik iconpada tools box Wirring Tools.

10.            Setelah rangkaian jadi, berikan keterangan pada masing-masing komponen dengan cara klik ganda pada komponen yang akan diberikan keterangan. Berikut adalah contoh gambar yang telah jadi.

Dowmload File nya Disini

Read More

MEMBUAT RANGKAIAN SEDERHANA PEMBANGKIT PULSA

By: Tika hdyn on 02.17

Berikut ini adalah hal-hal yang perlu kita lakukan jika ingin membuat rangkaian sederhana Pembangkit Pulsa adalah sebagai berikut :

• Buka aplikasi Protel Schematic Capture. Kemudian pilih menu File dan pilih submenu New. Berikut ini adalah gambaran cara membuka aplikasinya.

• Setelah itu, lihat pada library cari komponen IC 555 dan tempatkan pada lembar kerja. Untuk merubah posisi komponen gunakan SPACEBAR pada keyboard.

• Kemudian tambahkan 4 buah komponen resistor, cari komponen resitor pada library dengan nama RES1

• Setelah itu tambahkan satu buah voltage resistor. Cari pada library VARISTOR.

• Kemudian tambahkan dua buah capasitor, cari komponen capasitor di library.

• Tambahkan satu buah kompunen SW-PB.

• Setelah itu, sambungkan seluruh komponen menggunakan electrical wires (kabel listrik) yang ada pada wirring tools, klik icon . Untuk melepas garisnya menggunakan ESC pada keyboard.

• Setelah itu tambahkan komponen power port dengan cara klik icon yang ada pada wirring tools.

• Kemudian tambahkan power ground, cari pada library.

• Setelah itu, tambahkan komponen port dengan cara pilih menu PLACE kemudian pilih PORT. Setelah itu letakkan pada pin nomor 3. Ganti nama dengan cara klik dua kali pada port tersebut dan ganti nama menjadi PULSA.

• Setelah semua selesai, berikan keterangan pada masing-masing komponen.

Selesai.

Download Klik Disini

Read More

By: Tika hdyn on 19.52

MENCETAK BEBERAPA KARAKTER BESERTA ATRIBUT DENGAN PERINTAH LOOP 2 BARIS ( A sampai Z warna dan A sampai Z tidak berwarna )

            Langkah-langkah yang harus dilakukan adalah sebagai berikut :

Buka Command Prompt dan ketiklah perintah sebagai berikut ( tergantung tempat penyimpanan )

Kemudian buka kembali Command Prompt dan ketik EDIT, lihat gambar dibawah ini

Tunggu beberapa saat akan muncul tampilan Command Prompt-EDIT berwarna biru

Ketiklah pada tampilan Command Prompt-EDIT tersebut perintah seperti berikut

.MODEL SMALL

.CODE

ORG 100h

START :

                      MOV  AH, 9h

                      MOV  BL, 96h

                      MOV  CX, 26

ULANG :

                      INT  10h

                      INC  BL

                      LOOP ULANG

                      MOV AH, 02h

                      MOV DL, ‘A’

                      MOV CX, 26

DUA :

                      INT 20h

                      INC DL

                      LOOP DUA



                      MOV AH, 02h

                      MOV DL, 10

                      INT 21h

                      MOV AH, 02h

                      MOV DL, ‘Z’

                      MOV CX, 26

TIGA :

                      INT 21h

DEC DL

LOOP TIGA

                      INT  20h

END             START

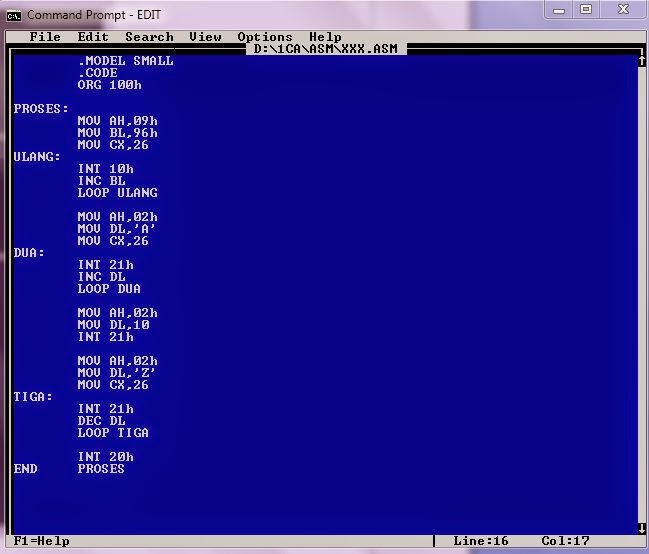

Perhatikan gambar berikut

Simpan fle dengan pili menu File kemudian Save As. Ketik nama file nya contoh XXX.ASM

Setelah itu, buka Command Prompt yang telah dibuat diawal. Lakukan perintah TASM XXX.ASM

Langkah selanjutnya lakukan perintah TLINK/t XXX, setelah selesai, ketiklah XXX. Akan mucul tampilan seperti gambar berikut ini.

*** SELESAI ***

KLIK DISINI DOWNLOAD FILE
